nanoCAD BIM Конструкции

BIM-конструкции сооружений в среде *.dwg

Это BIM-решение на базе Платформы nanoCAD, предназначенное для проектирования металлических и железобетонных конструкций зданий/сооружений в *.dwg-среде.

Создан для инженеров-конструкторов строительных специальностей.

Основные пользователи: промышленные предприятия, девелоперские и строительные компании, сельскохозяйственные комплексы.

Ключевые преимущества nanoCAD BIM Конструкции:

• Переход на новый уровень проектирования в *.dwg-среде;
• Максимально подробная и детальная проработка конструкций здания в 3D-пространстве;
• Уникальные возможности наполнения BIM-модели любой информацией;
• Простые и понятные инструменты для создания строений, состоящих как из железобетонных, так и из металлических элементов;
• Ускоренное создание типизированных сооружений и автоматизация процесса проектирования;
• Пополняемая библиотека типовых элементов конструкций;
• Удобные инструменты, отражающие процесс строительства;
• Автоматизированный выпуск документации из информационной модели;
• Генерация сложноформатированных таблиц, отчетов, спецификаций и ведомостей из BIM-модели по российским требованиям;
• Инструменты подложек в формате IFC и трехмерного *.dwg для получения геометрии от специалистов смежных специальностей;
• Интеграция в жизненный цикл объекта строительства посредством технологий OpenBIM и CADLib.

Моделирование вместо черчения

С помощью понятных и простых в использовании инструментов, таких как балка и колонна, металлическая пластина и стержень армирования, сварное и болтовое соединение, пользователи создают в nanoCAD BIM Конструкции строение, состоящее как из железобетонных, так и из металлических элементов. Формируется не просто трехмерная визуализационная модель – максимально подробно и детально прорабатывается конструкция здания, находятся оригинальные решения, имитируется процесс монтажа, а в итоге появляется более качественный и проработанный проект.

Конструкции железобетонные

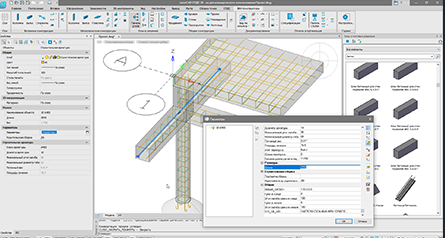

Возможность создать железобетонные колонны и балки, наполнить их армирующими стержнями, учитывая защитный слой бетона, и обвязать прямоугольными или кольцевыми хомутами, а также шпильками и скобами. Прочее оборудование для проектирования железобетона можно найти в библиотеке типовых конструкций либо сформировать с помощью инструментов трехмерного моделирования.

Конструкции металлические

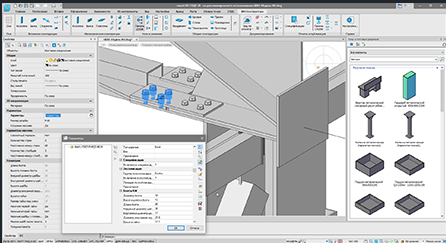

Металл представлен инструментами для создания металлических колонн и балок, пластинами и болтовыми/сварными соединениями, с помощью которых можно создавать в трехмерном пространстве объемы произвольной насыщенности. Типовые металлические конструкции вы сможете найти в библиотеке объектов и сразу же использовать их в своей модели.

Общие конструкции

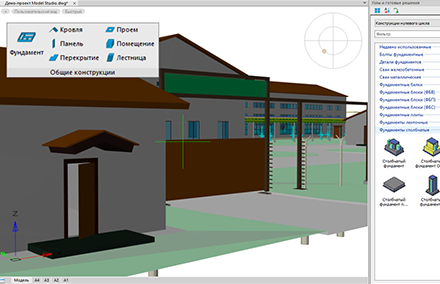

Конструкции общего назначения можно проработать с помощью инструментов Панель, Перекрытие, Кровля, Проем и Помещение. Инструменты Лестница и Фундамент позволяют вызывать библиотеку типовых решений.

А также широкий спектр средств наполнения модели:

• инструменты трехмерного твердотельного моделирования для построения произвольных, сложных по геометрии окружающих конструкций;
• инструменты подложек в формате IFC и трехмерного *.dwg для получения геометрии от смежных специальностей (архитекторов, специалистов в области землеустройства, инженеров-технологов и т.д.);
• инструменты импорта и обработки данных трехмерного сканирования (облаков точек) для включения в модель окружающего пространства. Цель – сформировать окружающее пространство для точного и качественного проектирования конструкций здания или сооружения.

Библиотека типовых решений

Помимо стандартных элементов конструкций (балки, колонны, пластины, соединения и т.д.) программа предоставляет пользователям пополняемую библиотеку типовых решений: узлы металлоконструкций, фундаментные блоки, элементы мебели, проемы, панели и т.д.

Документирование

Выстроенная трехмерная модель является основой для получения 2D-чертежей и схем: просто охватите интересующий вас участок модели видовым кубом и сформируйте двумерные виды, которые генерируются с учетом правил черчения. Также на виды можно поместить автоматически сформированные элементы оформления (размеры, выноски и т.д.) или, взяв за основу модель, оформить документацию вручную.

Специфицирование из центральной модели

Вся информация, внесенная в модель, может быть представлена в динамически обновляемой табличной форме. В начальном варианте эта форма представления модели может использоваться для контроля над параметрами, осуществляя регламентированный доступ к редактированию полей элементов модели. А в окончательном варианте возможны сложные вычисляемые табличные формы, оформленные в соответствии с ГОСТ.

Наполнение объектов информацией

Ядро программного продукта nanoCAD BIM Конструкции позволяет наполнить элементы и модель практически любой информацией (материал, профиль, геометрические характеристики, ссылки на нормативную документацию и производителя и т.д.). Более того, пользователям предоставлена возможность создавать собственные параметры, которые могут либо задаваться путем ввода информации, либо вычисляться по формулам. Эти параметры затем привязываются к элементам модели, наполняя вашу модель информацией. Вы можете, например, создать список этапов строительства, определить даты поставки/монтажа и внести эту информацию в свою модель.
