nanoCAD BIM ОПС

Эффективное проектирование систем безопасности

Это BIM-решение на базе Платформы nanoCAD, предназначенное для автоматизированного проектирования систем безопасности в следующем составе: пожарная сигнализация, оповещение, система контроля и управления доступом, охранная сигнализация, видеонаблюдение промышленных и гражданских объектов.

Создан для инженеров-проектировщиков.

Основные пользователи: промышленные предприятия, девелоперские и строительные компании, сельскохозяйственные комплексы.

Ключевые преимущества nanoCAD BIM ОПС:

• Автоматическая расстановка пожарных извещателей;
• Расчеты уровня звука речевых и звуковых оповещателей;
• Минимизация ошибок при проектировании благодаря алгоритмам контроля;
• Удобный расчет углов и зон обзора камер системы видеонаблюдения с учетом геометрии помещения;
• Эффективный обмен информацией со смежными отделами и заказчиками благодаря поддержке форматов *.dwg, IFC;
• Более 50 пополняемых баз данных производителей систем безопасности;
• Автоматическая маркировка всего оборудования на чертеже;
• Автоматическое обновление данных при изменении порядка оборудования;
• Упрощенная интеграция в общую информационную модель проектируемого объекта на популярных BIM-платформах;
• Автоматическое формирование отчетных документов по отечественным стандартам.

Автоматическая расстановка пожарных извещателей

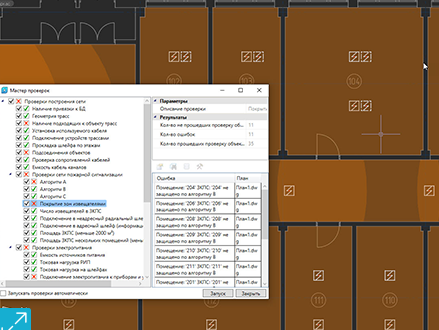

Согласно СП 484.1311500.2020, в nanoCAD BIM ОПС поддерживается объединение помещений в ЗКПС, разделение одного помещения на несколько ЗКПС. Установка каждой ЗКПС индивидуальна в рамках алгоритма принятия решения о пожаре. Согласно выбранному алгоритму извещатели в ЗКПС размещаются с возможностью отображения зоны контроля каждого из них. Также реализованы алгоритмы контроля расстановки извещателей и их объединения в шлейфы.

Расчет токовой нагрузки

Расчет токовой нагрузки на РИП и емкости аккумуляторных батарей ведется от АКБ, добавленных к РИП. К тому же, если РИП поддерживает установку двух АКБ, то программа добавит их обе и автоматически пересчитает параметры РИП по емкости. Кроме того, предусмотрена функция выбора типа подключения АКБ (параллельно или последовательно) для установки правильных значений емкости и напряжения РИП. Емкость РИП можно увеличить путем добавления на чертеж боксов для АКБ и подключения их к РИП.

Расчет уровня звука оповещателей

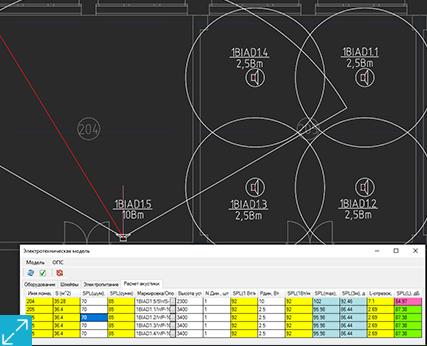

В nanoCAD BIM ОПС реализован расчет уровня звука речевых и звуковых оповещателей. В зависимости от исполнения оповещателей (настенные или потолочные) программа автоматически рассчитывает расстояние (L-проекцию) от точки установки оповещателей до точки проведения измерений уровня звука: на расстоянии 1,5 м от пола в соответствии с п. 4.2 СП 3.13130.2009 и в зависимости от угла поворота оповещателя.

Расчет углов и зон обзора

Программный комплекс nanoCAD BIM ОПС вычисляет углы и зоны обзора для камер системы видеонаблюдения с учетом высоты установки видеокамеры, угла наклона видеокамеры по вертикали, а также технических характеристик видеокамеры и объектива. В итоге на чертеж добавляются углы и зоны обзора с учетом геометрии помещения, а результаты расчета сводятся в отчетную таблицу.

Выгрузка в IFC

Благодаря поддержке экспорта в обменные файлы стандарта IFC, информационные модели систем безопасности, выполненные в nanoCAD BIM ОПС, легко встраиваются в общую информационную модель проектируемого объекта, реализованную на любой BIM-платформе, будь то Archicad, Revit, Allplan или какая-либо другая.

Базы данных производителей оборудования

К программе nanoCAD BIM ОПС прилагаются более 50 баз данных производителей охранно-пожарных систем, извещателей, систем оповещения и кабеленесущих систем. Прозрачный импорт из баз производителей позволяет всегда иметь под рукой любое оборудование, представленное в этих базах, а значит быстрее и успешнее разрабатывать проект. Все базы данных открыты для редактирования. Кроме того, пользователю предоставлена возможность создавать любые другие базы производителей оборудования.

Документирование проекта

Система nanoCAD BIM ОПС не только минимизирует ошибки при проектировании, но и автоматически формирует отчетные документы по отечественным стандартам для последующей выгрузки либо на поле чертежа, либо в Microsoft Office.
