МенюnanoCAD GeoniCS Модуль «Топоплан»
nanoCAD GeoniCS Модуль «Топоплан» предназначен для подготовки топографических карт и моделей рельефа.
Создан для инженеров-изыскателей.
Топографические карты и модели рельефа создаются в модуле «Топоплан» по трем основным источникам данных:
- архивные картматериалы на твердом носителе. Эти материалы сканируются, а затем полученные растровые изображения корректируются и вставляются в чертеж *.dwg в реальных изыскательских координатах. Соответствующие топознаки отрисовываются в режиме «сколки»;
- данные полевых топографо-геодезических наблюдений, которые можно импортировать из RGD-файла (обменный формат программы GeoniCS Изыскания) или из текстового файла ведомости координат и отметок. Соответствующие топознаки отрисовываются в режиме «сколки» или «замены», если в программе GeoniCS Изыскания закодированы линейные объекты;
- топологические данные различных ГИС-систем, представляющие описание точечных, линейных и площадных объектов, которые можно импортировать через DXF-файл. Соответствующие топознаки отрисовываются в режиме «замены».
Топознаки можно выбирать несколькими способами: через топографический классификатор, через алфавитный указатель или через вызываемые тематические панели инструментов. Кроме того, в модуль «Топоплан» встроена справочно-нормативная база, где собрана информация по правилам отрисовки топографических знаков, а также доступны контекстные подсказки.
Раздел «Рельеф» предназначен для ведения базы точек съемки проекта и создания трехмерных моделей рельефа или других поверхностей, их отображения и анализа.

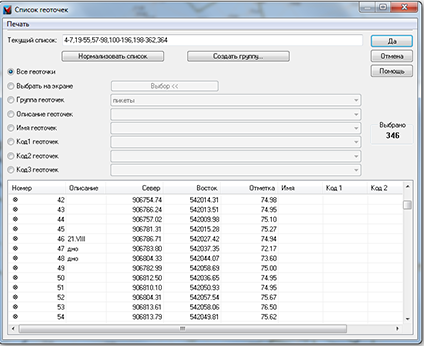

Все точки съемки (импортированные из файла или созданные при оцифровке) попадают в базу данных проекта nanoCAD GeoniCS, где их можно просматривать, редактировать и группировать. Существует возможность вставлять точки из базы в чертеж или экспортировать в текстовый файл.
Трехмерная модель рельефа обычно строится с использованием примитивов, полученных на этапе создания топоплана, но могут использоваться и другие источники информации: текстовые файлы, полученные из программы GeoniCS Изыскания, комплекса CREDO и других программ, а также ранее созданные чертежи *.dwg, включающие 3D-полилинии и 3D-грани, горизонтали (отрисованные или полученные при векторизации средствами программ RasterDesk и Spotlight), точки с отметкой по Z, блоки с атрибутами и многие другие.

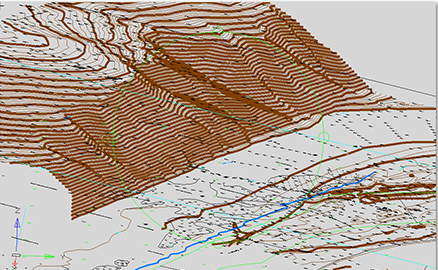

Помимо точек с отметками, при построении модели используется неограниченное количество структурных линий (3D-полилиний), горизонталей (двумерных полилиний с отметками), линий подпорных стенок, линий внешних и внутренних границ модели — это обеспечивает корректность формируемой модели. Проконтролировать правильность построения модели можно с помощью ее трехмерной визуализации или при просмотре сечений по произвольной линии.
Ключевые преимущества:
- В модуль «Топоплан» встроена справочно-нормативная база, где собрана информация по правилам отрисовки топографических знаков.
- Дополнительно при построении ЦММ используются структурные линии различных типов и границы, что обеспечивает корректность формируемой модели.
- Средства редактирования и отображения модели рельефа обладают рядом уникальных возможностей:
- автоматическое создание виртуальных горизонталей при редактировании модели (переброс ребер, изменение отметки и перемещение узла, вставка и удаление точек и граней) позволяет «на лету» проверять правильность внесенных изменений;
- локальная реструктуризация построенной поверхности с помощью структурных линий различных типов позволяет эффективно управлять триангуляцией: можно «проложить» структурные линии по уже построенной триангуляции, что очень удобно при моделировании техногенных элементов рельефа;
- построение горизонталей различной степени сглаженности и простановка на них надписей и бергштрихов. Конечная цель модуля «Топоплан» — картированные цифровые модели местности, которые могут использоваться и в топографии, и в ГИС, и при проектировании.
