МенюnanoCAD GeoniCS Модуль «Генплан»
nanoCAD GeoniCS Модуль «Генплан» предназначен для проектирования генеральных планов и вертикальной планировки объектов промышленного назначения, городской застройки и специальных объектов. Получаемые с помощью этого пакета чертежи полностью соответствуют требованиям ГОСТ 21.508-93 «Правила выполнения рабочей документации генеральных планов предприятий, сооружений и жилищно-гражданских объектов».
Создан для инженеров-проектировщиков генерального плана.

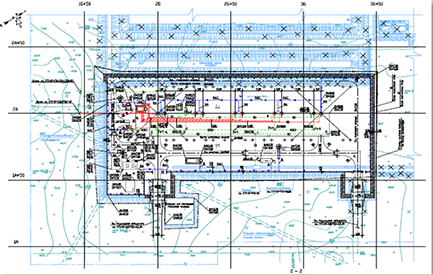

Разбивочный план (горизонтальная планировка)
Функции этого раздела позволяют быстро, гибко и точно по стандартам отрисовать строительную или геодезическую сетку, проектные контуры, нанести на генплан здания и сооружения, лестницы и ограждения, а также проставить необходимые координаты и размеры. При этом экспликация зданий, ведомости дорожек и площадок формируются автоматически.
Организация рельефа (вертикальная планировка и картограмма земляных масс)
Функции этого раздела позволяют расставлять опорные точки планировки на осях проездов, внутри кварталов и в углах отмостки, а также в других характерных точках проектируемой площадки. По опорным точкам проставляются стрелки уклоноуказателей с автоматическим пересчетом значений.
Понятный инженеру интерфейс позволяет легко и наглядно производить моделирование будущего «красного» (проектного) рельефа, редактируя получившуюся «опорную сеть». При редактировании этой сети программа автоматически пересчитывает все связанные с редактируемой точкой отметки и уклоноуказатели.
Модуль «Генплан» предусматривает гибкое сочетание метода опорных точек и метода «красных» горизонталей при построении проектного рельефа: модель может быть построена как по опорным точкам и структурным линиям, так и по опорным горизонталям. Для более подробной проработки «красного» рельефа проектируемая поверхность может быть отредактирована, в том числе с помощью перемещения опорных («красных») горизонталей.

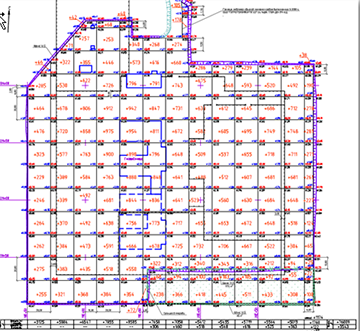

nanoCAD GeoniCS точно рассчитывает картограммы земляных масс и оформляет чертеж по российским стандартам.

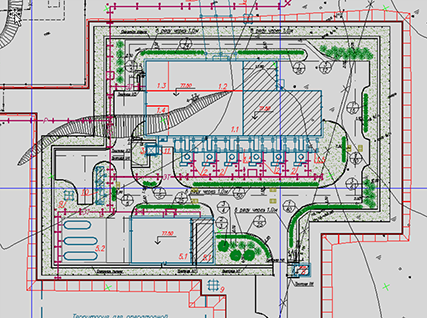

Благоустройство и озеленение
Функции этого раздела позволяют озеленить и благоустроить проектируемую площадку: «посадить» деревья и кустарники, разместить малые архитектурные формы.
Поддерживается отрисовка одиночной, аллейной и площадной посадки деревьев и кустарников, а также различных малых архитектурных форм в соответствии с принятыми стандартными обозначениями на генпланах. Так как эти объекты являются трехмерными, проектировщик может наглядно видеть результат. Кроме того, в nanoCAD GeoniCS есть такие функции, как моделирование роста деревьев и кустарников, автоматическое «поднятие» на трехмерный рельеф деревьев, кустарников, любых малых архитектурных форм, урн, скамеек, столиков и т.д.
Ведомости элементов озеленения и малых архитектурных форм формируются автоматически и вставляются в чертеж.
